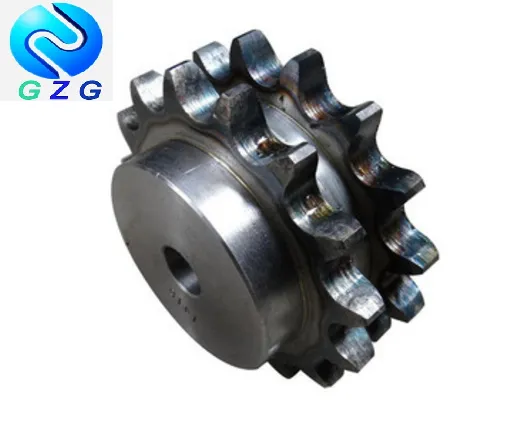

Řetězové kolo pro přenos výkonu ANSI 50

Řetězové kolo pro přenos výkonu ANSI 50 je typ ozubeného kola běžně používaného v systémech mechanického přenosu výkonu. Je určen k přenosu točivého momentu a otáčení mezi hřídeli pomocí řetězu. Norma ANSI (American National Standards Institute) 50 se týká rozteče řetězu – vzdálenosti mezi osami sousedních válečků v řetězu. V případě ANSI 50 je rozteč 15,875 mm (0,625 palce).

Různá povrchová úprava



ANSI řetězové kolo s nábojem

Řetězové kolo pro přenos síly ANSI 50 se dodává v různých velikostech, s různým počtem zubů a velikostí vrtání. Počet zubů určuje poměr otáček mezi hnacím a hnaným hřídelem, zatímco velikost otvoru určuje průměr hřídele, na který lze nasadit řetězové kolo. Řetězové kolo může také obsahovat drážky pro pero nebo stavěcí šrouby, aby se zabránilo jeho sklouznutí nebo otáčení na hřídeli.

Jednou z výhod použití systému řetězu a řetězového kola pro přenos síly je jeho schopnost přizpůsobit se nesouososti a rázovému zatížení. Řetěz se může mírně natáhnout nebo stlačit, aby se vyrovnala malá nesouosost mezi hnacím a hnaným hřídelem, zatímco jiné typy systémů přenosu síly, jako jsou řemeny nebo ozubená kola, nemusí takové nesouososti tolerovat. Řetěz je také schopen absorbovat rázová zatížení, která mohou nastat v důsledku náhlého zrychlení nebo zpomalení systému.

							50
							POZNÁMKA			mm
							Rozteč			15.875
							Válec Φ			10.16
							h			8.71
							h1			8.43
							h2			26.54
							Rozměry: mm
Zuby	OD	P.C.D	Znuděný	Typ B Simplex			Duplex typu B				Materiál
				Rozbočovač		Hmotnost kg	Znuděný	Rozbočovač		Hmotnost kg
				BD	BL			BD	BL
8	47.8	41.5	15.875	28.6	25.4	0.11					C45
9	53.1	46.4	15.875	111.1	25.4	0.16
10	58.4	51.4	15.875	39.7	25.4	0.22
11	63.5	56.4	15.875	44.5	25.4	0.29	15.875	37.3	44.45	0.43
12	68.8	61.3	15.875	50.4	25.4	0.37	15.875	42.9	44.45	0.56
13	73.9	66.3	15.875	47.6	25.4	0.40	15.875	47.6	44.45	0.70
14	79.0	71.2	15.875	54.0	25.4	0.51	15.875	52.4	44.45	0.84
15	84.3	76.4	15.875	60.3	25.4	0.60	19.05	58.7	44.45	1.00
16	89.4	81.4	15.875	63.5	25.4	0.68	19.05	63.5	44.45	1.18
17	94.5	86.4	15.875	68.3	25.4	0.78	19.05	68.3	44.45	1.37
18	99.6	91.4	15.875	73.0	25.4	0.90	19.05	74.6	44.45	1.61
19	104.6	96.4	15.875	76.2	25.4	1.00	25.40	79.4	44.45	1.76
20	109.7	101.5	19.05	76.2	25.4	1.03	25.40	82.6	44.45	1.92
21	114.8	106.5	19.05	76.2	25.4	1.08	25.40	88.9	44.45	2.21
22	119.9	111.6	19.05	76.2	25.4	1.15	25.40	90.5	47.63	2.51
23	125.0	116.6	19.05	76.2	25.4	1.20	25.40	92.1	47.63	2.75
24	130.0	121.6	19.05	76.2	31.75	1.49	25.40	92.1	47.63	2.93
25	135.1	126.7	19.05	76.2	31.75	1.53	25.40	92.1	47.63	3.12
26	140.2	131.7	19.05	76.2	31.75	1.55	25.40	95.3	47.63	3.39
30	160.5	151.9	19.05	78.0	31.75	2.05	25.40	95.3	47.63	4.23
32	170.7	162.0	19.05	78.0	31.75	2.23	25.40	95.3	47.63	4.71
35	185.9	177.1	19.05	78.0	31.75	2.45	25.40	95.3	47.63	5.53
36	191.0	182.1	19.05	78.0	31.75	2.54	30.16	101.6	53.98	6.27
40	211.3	202.3	19.05	78.0	31.75	2.93	30.16	101.6	53.98	7.44
95	489.5	480.1	25.4	108.0	44.45	14.40	33.34	114.3	60.33	28.94
96	494.5	485.2	25.4	108.0	44.45	14.81	33.34	114.3	60.33	30.34
102	524.8	515.5	25.4	108.0	44.45	16.34	33.34	114.3	60.33	32.71
112	575.3	566.0	25.4	108.0	44.45	18.90	33.34	133.4	60.33	40.60
