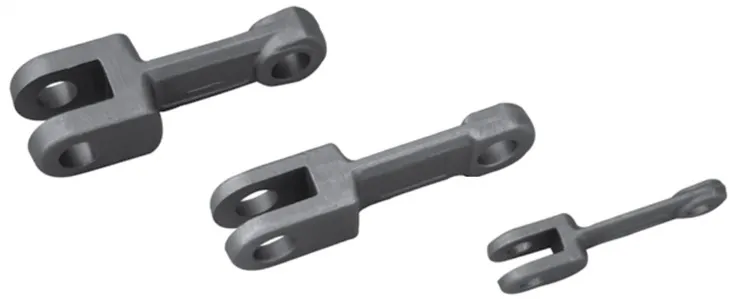

Nejvýznamnější přílohakapkový kovaný řetězje škrabka. Je zapleten na řetězu, který by mohl přenášet věci. Na škrabce jsou dva otvory, které se používají ke spojení gumového nástavce, aby nedošlo k poškození škrabky. Pro materiál obvykle poskytujeme 20CrMni (link), 40Cr (pin) a Q235 (škrabka a airclip).
* Výkres škrabky Drop Kovací řetěz
* Rozměry řetězu na zátahové kování škrabky pro referenci
| Řetěz Ne. | Hřiště | Dimenze | Konečný síla | Hmotnost | |||||||
| A | B | C | D | E | T | 20CrMnTi | 40Cr | 42CrMo | |||
| milimetr | milimetr | milimetr | milimetr | milimetr | milimetr | milimetr | KN | KN | KN | Kg/M | |
| 10160B | 101.6 | 24.0 | 8.0 | 36.0 | 14.0 | 9.0 | 6.0 | 90.0 | 100.0 | 130.0 | 3.5 |
| 10160.0 | 101.6 | 30.0 | 13.0 | 36.0 | 14.0 | 14.0 | 9.0 | 120.0 | 150.0 | 200.0 | 3.8 |
| 102.0 | 102.0 | 28.0 | 12.0 | 36.0 | 14.0 | 13.0 | 8.0 | 110.0 | 140.0 | 190.0 | 3.7 |
| 102F | 102.0 | 33.5 | 14.0 | 38.0 | 14.0 | 15.0 | 10.0 | 150.0 | 180.0 | 230.0 | 4.0 |
| 125.0 | 125.0 | 36.0 | 15.0 | 36.0 | 16.0 | 16.0 | 10.0 | 180.0 | 210.0 | 260.0 | 4.8 |
| 14218.0 | 142.0 | 42.0 | 19.0 | 50.0 | 25.0 | 20.0 | 12.0 | 270.0 | 350.0 | 440.0 | 10.3 |
| 14226.0 | 142.0 | 62.0 | 28.0 | 50.0 | 25.0 | 30.0 | 15.0 | 370.0 | 450.0 | 550.0 | 14.7 |
| 150.0 | 150.0 | 42.0 | 16.0 | 48.0 | 25.0 | 18.0 | 12.0 | 230.0 | 280.0 | 350.0 | 9.9 |
| 160.0 | 160.0 | 43.0 | 20.0 | 50.0 | 25.0 | 22.0 | 12.0 | 270.0 | 350.0 | 440.0 | 9.6 |
| 160F | 160.0 | 60.0 | 29.0 | 50.0 | 25.0 | 30.0 | 24.0 | 380.0 | 460.0 | 560.0 | 14.7 |
| 200.0 | 200.0 | 56.0 | 25.5 | 50.0 | 25.0 | 27.0 | 16.0 | 350.0 | 430.0 | 530.0 | 10.7 |
| 200F | 200.0 | 70.0 | 30.0 | 70.0 | 32.0 | 32.0 | 25.0 | 500.0 | 600.0 | 750.0 | 30.7 |
| 216.0 | 216.0 | 58.0 | 25.0 | 72.0 | 35.0 | 27.0 | 18.0 | 480.0 | 570.0 | 700.0 | 21.3 |
| 260.0 | 260.0 | 70.0 | 30.0 | 75.0 | 32.0 | 32.0 | 20.0 | 600.0 | 720.0 | 900.0 | 20.7 |
* GZG Scraper Drop Forging Chain sdílení objednávek
1. Dotazování a citace (9. listopadu 2021)
2. Potvrzení výkresu (12. listopadu 2021)
3. Vyjednávání dodací lhůty (12. listopadu 2021)
4. Podrobné projednání a podepsání PI (15. listopadu 2021)
5. Potvrzení platby (22. listopadu 2021)
6. Uspořádejte produkci (23. listopadu 2021)
7. Hotový výrobek a balení (7. ledna 2022)
Prosím, dejte nám vědět, pokud potřebujete nějakou pomoc během vašeho dotazu, rádi vám pomůžeme. A nebojte se o naši kvalitu, přesto dostáváme od našich klientů jakoukoli stížnost, GZG Transmission je důvěryhodným obchodním partnerem.
